본 글은 연료 인젝터 구동 드라이버의 Rise/Fall Time 차이가 분사 반복성에 미치는 영향을 분석한다. 전류 상승·하강 속도, 솔레노이드 밸브 응답, 분사량 변화, 분사 패턴 안정성 등을 다룬다.
연료 인젝터 구동 시스템의 구조적 개요
연료 인젝터는 내연기관에서 연료를 분무 형태로 실린더나 포트에 공급하는 장치이며, ECU가 제어하는 전자식 솔레노이드 또는 피에조 액추에이터를 통해 동작한다. 인젝터의 개폐는 자성식 밸브 구조에 의해 결정되며, 구동 드라이버는 인젝터 코일에 전류를 공급함으로써 자력을 형성하고 밸브를 이동시킨다.
전자식 솔레노이드 인젝터에서 전류 상승(Rise) 구간은 밸브 개방 지연시간과 직결되고, 전류 하강(Fall) 구간은 밸브 닫힘 응답과 관련된다. 따라서 드라이버 회로의 전류 상승 시간과 하강 시간 차이는 분사 제어의 반복성과 균일성을 결정하는 기술적 요소이다.
Rise/Fall Time의 정의와 물리적 의미
Rise Time은 구동 전류가 10%에서 90% 수준으로 증가하는 데 걸리는 시간이며, Fall Time은 전류가 90%에서 10%로 감소하는 데 걸리는 시간을 의미한다. 두 파라미터는 회로 구동 특성과 솔레노이드 전자력/기계 시스템 사이의 상호작용으로 결정된다.
전류 상승은 자력을 형성하여 밸브 리프트를 유도하며, 전류 하강은 밸브 복귀를 유도한다. 전류 변화 속도가 느릴수록 벨브 응답 지연(Opening Delay 및 Closing Delay)이 증가하고, 분사량 계산 기반 제어 오차가 발생한다.
전기적 Rise Time 요소
전류 상승 구간은 구동 전압, 코일 인덕턴스, 저항, 드라이버 전류 제한 방식, 배터리 전압 등에 의해 결정된다. 일반적으로 고전압 유도 구동(boost) 방식은 Rise Time을 단축시키며 분사 응답성에 유리하다.
전기적 Fall Time 요소
전류 하강 구간은 회로 소자 방전 방식, 플라이백 다이오드 구성, 에너지 흡수 회로(Snubber), 프리휠 경로 등에 의해 정의된다. Fast Demagnetization 기술 적용 여부가 밸브 복귀 속도에 큰 영향을 준다.
솔레노이드 인젝터 동작과 Rise/Fall Time의 상관관계
솔레노이드 인젝터 내부에는 자성 회로, 밸브 플런저, 스프링, 오리피스가 존재하며, 전류-자속-힘-변위의 연계로 동작한다. Rise Time 동안 전류가 상승하면 자속이 증가하고, 임계 자력이 형성되면 플런저가 흡착되어 밸브가 열리고 연료가 분사된다. 반대로 Fall Time 동안 자속이 감소하면 스프링 복귀력이 플런저를 되돌리고 밸브가 닫힌다.
따라서 Rise Time이 길면 Opening Delay가 증가하고 Fall Time이 길면 Closing Delay가 증가한다. 인젝터 링버퍼 제어에서 각각의 Delay는 분사량 제어 정밀도에 영향을 미친다.
Opening Delay와 Fuel Delivery
Opening Delay는 전류 상승→밸브 리프트 발생까지 소요되는 시간으로, 구동 명령 대비 실제 분사 시작이 지연되는 현상을 의미한다. Rise Time이 일정하지 않으면 Opening Delay도 불규칙해지며 분사 반복성이 저하된다.
Closing Delay와 Residual Injection
밸브 닫힘 지연이 발생하면 분사 종료 시점이 늦어지고, 일정량의 잔류 연료가 더 분사될 수 있다. 이는 Fall Time이 느릴 경우 흔히 나타나는 현상이다.
분사 반복성(Fuel Injection Repeatability) 영향 분석
분사 반복성은 동일 조건에서 분사량 및 분사 패턴이 얼마나 균일하게 유지되는지를 의미한다. ECU는 분사량 제어를 위해 시간 기반 펄스 폭 제어(PW)를 사용하며, Rise/Fall Time 편차는 동일 PW 값에서도 실제 물리적 분사량 차이를 발생시킨다.
저부하 및 저연료량 조건에서는 Rise/Fall Time의 상대적 기여도가 커진다. 예를 들어 짧은 PW 조건(아이들링, 연료 컷 회복, 냉간 조건)에서는 Opening/Closing Delay가 전체 PW 대비 큰 비율을 차지하므로 반복성 오차가 증가할 수 있다.
소량 분사(Short Injection)에서의 영향
PW가 매우 짧을 경우 Valve Fully Open 상태가 거의 없이 상승 및 하강 구간에서 대부분의 연료가 분사된다. 이 경우 Rise/Fall Time 차이는 실제 분사량의 주요 편차 요인이 된다.
다단 분사(Multi Injection) 조건에서의 영향
최근 엔진은 예혼합 및 소음 저감을 위해 다단 분사 전략(예: Pilot, Main, Post)을 사용한다. Rise/Fall Time이 일관되지 않으면 각 분사용량 비율이 오차를 발생시키고 연소 변동성이 증가한다.
구동 드라이버 회로에 따른 차이

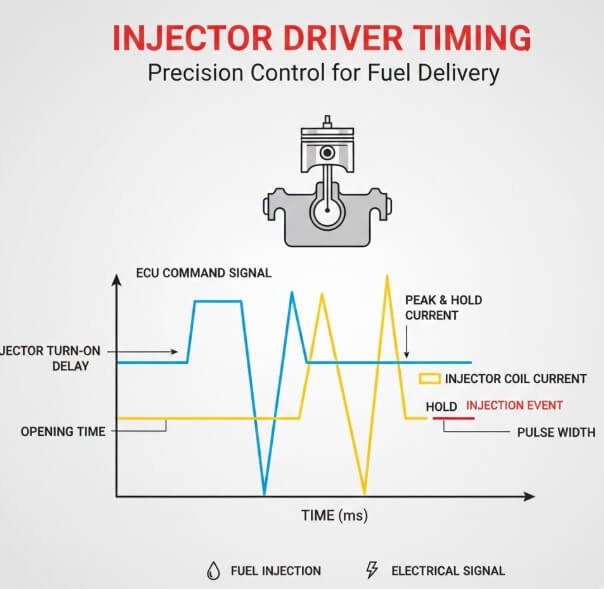

인젝터 구동 드라이버는 크게 Saturated Drive 방식과 Peak&Hold 방식으로 나뉜다. Saturated Drive는 지속 일정 전류를 제공하며 Rise Time이 비교적 느리지만 비용이 낮다. Peak&Hold는 초기 피크 전류로 자속 형성을 빠르게 하고 유지 전류로 전력 소모를 줄여 Rise Time 단축에 유리하다.
또한 Fast Demag 기술을 포함한 회로는 Fall Time을 단축하여 Closing Delay를 개선해 분사량 반복성에 유리하다. 반면 단순 Flyback 다이오드 방식은 에너지 소산 속도가 느려 Fall Time이 길어질 수 있다.
Peak&Hold 방식의 장점
– 초기 개방성 향상 (Rise Time 단축)
– 밸브 리프트 안정성 향상
– 저 PW 영역 반복성 개선
– 냉간 조건 반응성 향상
Fast Demag 기술의 기여
– 자속 제거 시간 단축
– Closing Delay 감소
– Residual Injection 억제
– 엔진 제어 안정성 향상
연료분사 제어 관점에서의 영향
Rise/Fall Time은 단순 전기신호 문제가 아니라 연소 품질 및 배출가스와 연결된다. 반복성 저하는 연소 변동(Combustion Variation)을 증가시키고, 이는 진동 증가, 출력 불균일, 노킹 유발, 배출가스 악화로 이어질 수 있다.
특히 PM 규제가 강화된 직분사(GDI) 엔진에서는 분무 패턴 균일성이 중요하며, Rise/Fall Time 편차는 미분무량 차이와 연소 미완성 위험을 증가시킬 수 있다.
연소 및 배출가스 영향
– 연소 불균일
– 노킹 및 진동 증가
– HC, CO, NOx 변동성 확대
– PM(미세입자) 배출량 증가 가능
제어기 보정(Calibration) 요소
ECU는 온도 보상, 전압 보상, 배터리 보상, Sleep/Wake 보정 등을 적용하여 Rise/Fall Time 변동성을 완화한다. 보정이 부족한 경우 초기 시동 성능이나 재시동 안정성이 저하될 수 있다.
맺음말
연료 인젝터 구동 드라이버의 Rise/Fall Time 차이는 분사 반복성에 직접적인 영향을 미치는 요소이다. 전기적 Rise/Fall Time 특성은 Opening/Closing Delay에 반영되고, 이는 저 PW 영역에서 분사량 오차를 유발한다. 결과적으로 연소 안정성 및 배출 특성까지 영향을 받으므로 드라이버 회로 최적화와 ECU 보정 전략이 결합된 접근이 필요하다.
