본 글은 터보차저 웨이스트게이트 액추에이터 로드 유격이 부분부하 부스트 안정성에 미치는 영향을 분석한다. 기계적 유격 발생 원인, 밸브 개도 정확도 저하, 피드백 제어 변동성 등 기술적 요소를 정리한다.
웨이스트게이트와 부스트 제어 기능

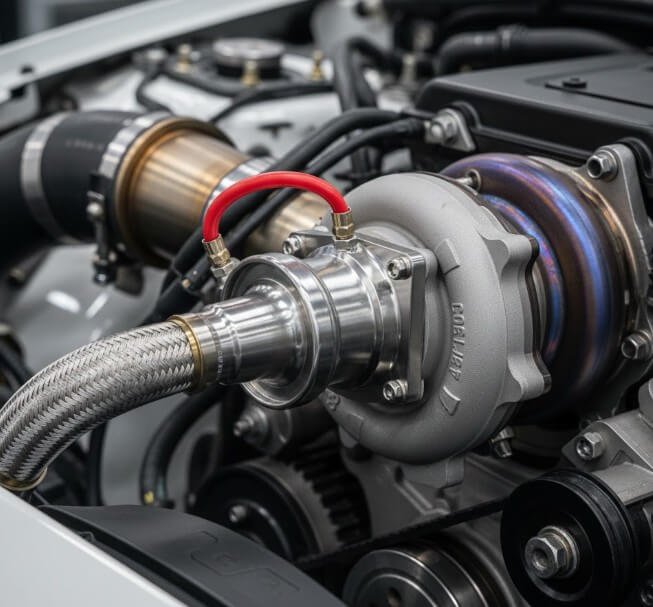

웨이스트게이트는 배기가스 바이패스 밸브를 통해 터빈 회전 속도를 제어하는 장치이다. 흡기압(Boost Pressure)이 목표치 이상으로 상승하는 것을 방지하기 위해 배기 에너지를 우회시키는 역할을 수행한다. 웨이스트게이트는 크게 내장형(Internal Wastegate)과 외장형(External Wastegate)으로 구분되며, 승용차량에서는 내장형이 일반적이다.
내장형 웨이스트게이트의 동작은 액추에이터 로드(Actuator Rod)를 통해 전달되며, 액추에이터는 진공/압력식 또는 전동식 구동 형태를 갖는다. 이 로드의 위치 및 장력은 배기 바이패스 밸브의 초기 닫힘 위치, 개도 특성, 응답성을 결정하는 주요 기계적 변수이다.
로드 유격의 정의와 발생 원인
로드 유격은 액추에이터 로드가 웨이스트게이트 레버 또는 밸브 샤프트에 전달되는 기계적 연결 간극을 의미한다. 유격은 링크 부품 간 체결 간극, 볼 조인트 결합부 마모, 피벗부 하우징 변형, 스냅링/클립 유실 등 다양한 이유로 증가한다.
유격은 초기 제조 공차 범위 내에서도 존재할 수 있으나, 장기 운행 시 배기가스 온도, 진동, 열 피로에 의해 마모가 진행되면서 점진적으로 확대된다. 특히 터보차저 하우징 주위의 고온 환경은 금속 부품 열팽창에 의해 로드 체결력이 약화될 수 있다.
볼 조인트 표면 마모
로드 단부의 볼 조인트는 반복적인 개폐 운동을 수행한다. 이때 금속 마찰에 의해 체결 면이 마모되며 간극이 증가한다. 조인트 윤활이 제한적인 환경에서는 마모 속도가 더 빠르다.
레버 피벗부 변형
웨이스트게이트 레버는 배기가스 온도와 터빈 하우징의 열 전도 영향으로 변형될 수 있다. 피벗부 변형은 회전 중심 위치를 변경하여 유격을 증가시키는 요인이다.
부분부하 부스트 제어에서 유격의 영향
부분부하 영역은 엔진 부하가 20~70% 수준에서 작동하는 구간을 의미한다. 이 영역에서 부스트 제어는 연비, 배출가스 제어, 드라이브러빌리티에 영향을 미치므로 안정성이 중요하다. 로드 유격이 존재하면 웨이스트게이트 밸브의 개도 명령이 즉각적으로 반영되지 않으며, 기계적 지연(dead band)이 발생한다.
기계적 지연은 웨이스트게이트 개도가 목표값 주변에서 들쭉날쭉한 변동을 유발한다. 이는 ECU의 부스트 컨트롤 루프에서 피드백 오차 증가, 제어 듀티 변동, 오버슈트/언더슈트 발생 등으로 이어질 수 있다.
초기 개도 지연(Dead Zone)
유격이 존재하는 경우 액추에이터가 일정 스트로크를 이동하기 전까지 실제 밸브 개도가 발생하지 않는다. 이를 Dead Zone이라 하며, 제어 신호 대비 실제 밸브 응답이 늦게 나타나는 현상을 초래한다.
폐루프 제어 불안정성
피드백 기반 부스트 제어에서 Dead Zone은 제어 보상량을 과도하게 증가시키는 경향이 있다. 이로 인해 PID 제어에서 미분(D)신호가 오버반응하거나 적분(I) 항이 과도하게 누적될 수 있다.
부스트 안정성 저하 메커니즘
부스트 압력은 터빈 속도, 압축기 효율, 흡기온도, 스로틀 위치 등 다양한 변수로 결정된다. 로드 유격이 존재하면 웨이스트게이트 개도가 불규칙하게 변화하여 압축기 출력이 변동한다.
변동 부스트는 드라이브러빌리티 문제를 야기할 수 있으며, 특히 부분부하 가속 중 부스트 램핑이 매끄럽지 않을 때 차량 응답이 끊기는 느낌이 발생할 수 있다.
언더슈트 발생
로드 유격으로 인해 밸브 개도가 늦어지면 배기 에너지가 지나치게 터빈으로 전달되어 목표 부스트 이하로 떨어지지 않는 상태가 일시적으로 발생한다. 이때 언더슈트가 나타나며 ECU는 배출가스 기준을 위해 점화 지연 또는 연료 제어를 동반할 수 있다.
오버슈트 발생
반대로 밸브 닫힘 복원 시 유격이 존재하면 초기 닫힘 위치가 정확히 재현되지 않아 순간적으로 더 높은 부스트가 생성될 수 있다. 이 오버슈트는 노킹 유발, 연료 보정 변화 등을 초래한다.
엔진 성능 및 배출가스 영향
부분부하 부스트 안정성 저하는 엔진 토크 출력의 일관성을 약화시키고, 연료 분사량 및 배기온도 변화를 초래한다. 배출가스 제어 측면에서는 EGR 제어량과 삼원촉매의 산소 저장 동작에 간접적인 영향을 준다.
특히 터보차저 다운사이징 엔진에서 부분부하 연비 확보는 중요한 설계 목표이므로, 웨이스트게이트 제어 안정성 문제는 연비 저하 또는 배출가스 증가로 이어질 수 있다.
설계 및 유지관리 측면 대응 방안
설계 측면에서는 로드 결합부 재질 개선, 간극 공차 관리, 표면 처리, 내열 윤활 기술 등이 적용될 수 있다. 유지관리 측면에서는 마모 점검, 초기 장력 조정, 액추에이터 사양 업데이트 등으로 대응할 수 있다.
전동식 액추에이터에서는 위치 센서를 통한 피드백 제어를 활용하여 반복성과 재현성을 높일 수 있으며, 압력식 액추에이터에서는 스프링 강도 및 다이어프램 상태 점검이 필요하다.
로드 장력 조정(Preload)은 핵심
로드 프리로드가 적절하면 Dead Zone을 줄일 수 있다. 반대로 프리로드 부족은 유격을 증가시켜 변동성을 악화시키므로 적절한 초기 장력이 설계적으로 필요하다.
센서 기반 진단 활용
전동식 웨이스트게이트 시스템은 밸브 위치 데이터를 기반으로 유격을 추정하는 알고리즘 구현이 가능하다. 이를 통해 예방 정비 시점을 판단할 수 있다.
맺음말
터보차저 웨이스트게이트 액추에이터 로드 유격은 부분부하 부스트 안정성을 저하시켜 제어 오차, 피드백 변동성, 출력 일관성 감소 등 다양한 성능 문제를 초래한다. 기계적 유격 관리는 부스트 제어 신뢰성과 배출가스 대응 측면 모두에서 중요하므로 설계적 공차 관리와 유지관리 대응이 필수적이다.
